Системи резервного та безперебійного живлення

Безперебійне електроживлення є критичним фактором для бізнесу. Нестабільність електромережі, зростання кількості відключень і активна цифровізація підвищують вимоги до надійності живлення. Системи резервного та безперебійного живлення гарантують безперервну роботу критично важливих систем, мінімізують ризик пошкодження обладнання, порушення процесів і фінансових збитків.

Що таке резервне та безперебійне живлення

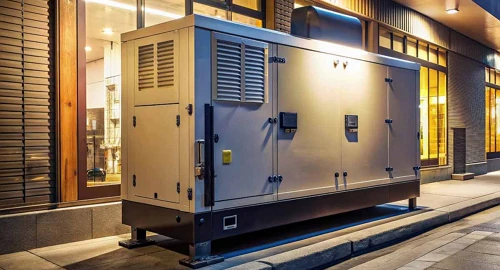

Резервне живлення (SRP, Standby / Backup Power) — це інфраструктурне рішення, призначене для відновлення електропостачання у разі повного або тривалого зникнення основної мережі. До систем резервного живлення зазвичай належать дизельні або газові генератори, акумуляторні станції великої ємності, а також автоматичні або ручні системи введення резерву (АВР).

Ключова особливість SRP полягає в тому, що між зникненням основного живлення та подачею резервного може існувати пауза — від кількох секунд до кількох хвилин. Така затримка є прийнятною для об’єктів, де короткочасна зупинка не призводить до критичних наслідків, наприклад для торгових залів, складів, виробничих ліній із можливістю контрольованого перезапуску або адміністративних будівель. Основна функція SRP — забезпечити тривалу автономну роботу об’єкта під час аварій або відключень електроенергії.

Безперебійне живлення (UPS, Uninterruptible Power Supply) — це електронний пристрій або комплекс пристроїв, який забезпечує безперервну подачу електроенергії без будь-якої помітної паузи у момент зникнення або погіршення якості мережевого живлення. UPS працює на базі вбудованих акумуляторів і реагує на аварійні події миттєво або з мінімальним часом переключення, що вимірюється мілісекундами.

UPS використовується для захисту чутливого обладнання, яке не допускає навіть короткочасного знеструмлення: серверів, систем зберігання даних, POS-обладнання, кас самообслуговування, телекомунікаційних вузлів, систем відеоспостереження, медичного та промислового автоматизованого обладнання. Окрім подачі живлення, безперебійники виконують функції стабілізації напруги, фільтрації перешкод і захисту від стрибків, що особливо актуально для нестабільних електромереж.

Таким чином, UPS і SRP не є взаємозамінними, а виконують різні ролі в єдиній системі енергетичної безпеки. UPS відповідає за миттєву безперервність та захист обладнання, тоді як SRP забезпечує довготривале резервне живлення всієї інфраструктури. У сучасних комерційних і промислових об’єктах ці рішення зазвичай використовуються у зв’язці, доповнюючи одне одного.

Класифікація систем безперебійного живлення

Сучасний ринок UPS має кілька основних технологічних груп, які відрізняються за принципом роботи:

1. Offline / Standby UPS. Це найпростіші і недорогі моделі. У звичайному режимі вони пропускають живлення безпосередньо з мережі, а при відключенні перемикаються на батареї. Час перемикання може бути незначним, але в деяких моделях відчутним для чутливої техніки. Системи цього типу зазвичай застосовуються для захисту ПК та не критичного офісного обладнання.
2. Line-Interactive UPS. Ці пристрої містять автоматичний регулятор напруги (AVR), що дозволяє вирівнювати коливання без переходу на батареї. Такий UPS краще справляється з глибокими просіданнями чи підвищеннями напруги і забезпечує більш тривалий час автономії. Цей тип часто використовується у малому та середньому бізнесі.
3. Online / Double-Conversion UPS. Найпотужніші та найнадійніші системи безперебійного живлення. Принципом подвійного перетворення (Double Conversion) називають процес, коли вхідна змінна напруга (AC) перетворюється в постійну (DC), проходить через батареї або накопичувач, а потім знову інвертується у стабілізовану змінну напругу. Завдяки цьому вихідне живлення повністю ізолюється від коливань у мережі. Онлайн UPS є стандартом для центрів обробки даних, медичного обладнання та промислового автоматизованого обладнання, де критично важливі високі вимоги до якості живлення.

Компоненти систем резервного та безперебійного живлення

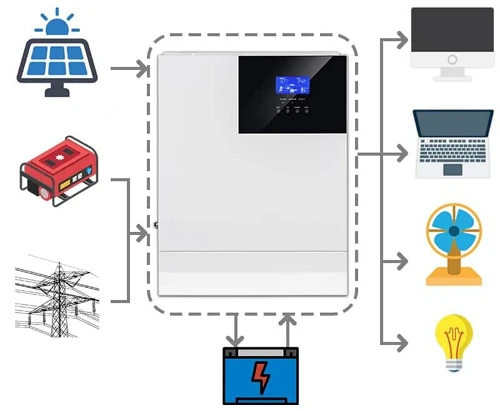

Системи UPS та резервного живлення є комплексними інженерними рішеннями, що складаються з кількох функціональних вузлів. Ефективність і надійність таких систем визначається не окремим компонентом, а злагодженою роботою всієї інфраструктури.

1. Джерело резервної енергії. Забезпечує автономну роботу системи у разі відсутності мережевого живлення. У складі UPS та SRP можуть використовуватись  акумуляторні батареї (VRLA, VLA, літій-іонні), акумуляторні модулі великої ємності або генераторні установки (дизельні або газові) — у складі резервних систем живлення. Тип джерела визначає тривалість автономної роботи, габарити системи, вимоги до обслуговування та загальну вартість.
2. Силовий перетворювальний модуль (інвертор / випрямляч). Цей компонент відповідає за перетворення та стабілізацію електроенергії. Випрямляч перетворює змінний струм мережі у постійний для заряджання батарей. Інвертор формує стабільний змінний струм заданих параметрів для навантаження. У системах онлайн-UPS інвертор працює постійно, що забезпечує повну електричну ізоляцію навантаження від мережевих збоїв.
3. Система автоматичного введення резерву (АВР). АВР забезпечує автоматичне перемикання між основним джерелом живлення та резервним джерелом (UPS або генератор). Цей вузол є критично важливим для SRP-рішень, де допустима коротка пауза при переході на резерв, але необхідна гарантована автоматизація процесу без участі персоналу.
4. Система керування та моніторингу. Сучасні системи резервного живлення оснащуються контролерами керування, інтерфейсами віддаленого доступу, програмним забезпеченням для моніторингу стану батарей, навантаження, температури, аварійних подій. Цей компонент дозволяє інтегрувати UPS і SRP у BMS, SCADA або IT-інфраструктуру підприємства, що особливо актуально для промислових, логістичних та торгових об’єктів.
5. Система байпасу. Байпас (обхідна лінія живлення) дозволяє виконувати технічне обслуговування UPS без знеструмлення навантаження та забезпечити живлення у разі аварії силової частини UPS. Байпас може бути автоматичним або ручним і є обов’язковим елементом для критичних систем.
6. Захисні та допоміжні компоненти. До складу систем входять пристрої захисту від короткого замикання та перевантаження, температурні та пожежні датчики, системи вентиляції та охолодження, шафи, стійки та кабельна інфраструктура. Ці елементи не виконують функцію живлення напряму, але забезпечують безпечну та стабільну експлуатацію системи впродовж усього життєвого циклу.

Останні тенденції у технологіях резервного живлення

1. Літій-іонні батареї як стандарт для UPS. Літій-іонні батареї стають домінуючим рішенням в UPS-системах завдяки довшому терміну служби, швидкому зарядженню, меншим витратам на технічне обслуговування. Цей тренд актуальний не лише для ІТ-сектору, а й для середнього та великого бізнесу, де TCO (загальна вартість володіння) має вирішальне значення.
2. Модульні та масштабовані системи. Модульна побудова UPS дозволяє розширювати потужність у міру зростання навантажень, додавати або замінювати модулі без зупинки системи, зменшувати CAPEX на старті та масштабувати витрати. Такий підхід особливо корисний для підприємств із динамічним ростом та частими змінами вимог до потужності.
3. AI-підтримка для прогнозного обслуговування. Інтеграція штучного інтелекту (AI) та машинного навчання у UPS-системи дозволяє передбачати потенційні відмови батарей або інверторів, планувати технічне обслуговування за станом, а не за календарем, зменшити час вимкнення та несправності. Це важливо для зменшення операційних ризиків і збільшення доступності обладнання.
4. Віртуальний моніторинг та хмарні сервіси. Сучасні UPS все частіше підтримують віддалений моніторинг через IoT, автоматичні сповіщення про стан батарей, інтеграцію з корпоративними системами моніторингу. Це підвищує оперативність реакції на події та знижує ризики людської помилки при обслуговуванні.

Системи резервного та безперебійного живлення — це фундаментальна технологія для забезпечення стабільної електропостачання в умовах нестабільних мереж і зростаючих вимог до якості живлення. Сучасні UPS-системи поєднують апаратну надійність, інтелектуальний моніторинг, масштабованість та підтримку нових технологій, що дозволяє підприємствам і організаціям зберігати безперервність операцій, мінімізувати ризики втрат і оптимізувати витрати. Ринок UPS продовжує рости, адаптуючись до вимог цифрової економіки та інтегруючи нові технологічні рішення.
